Vianmääritys yleisistä lämmönsiirto-koneen vioista: epätasainen lämmitys, riittämätön paine jne.

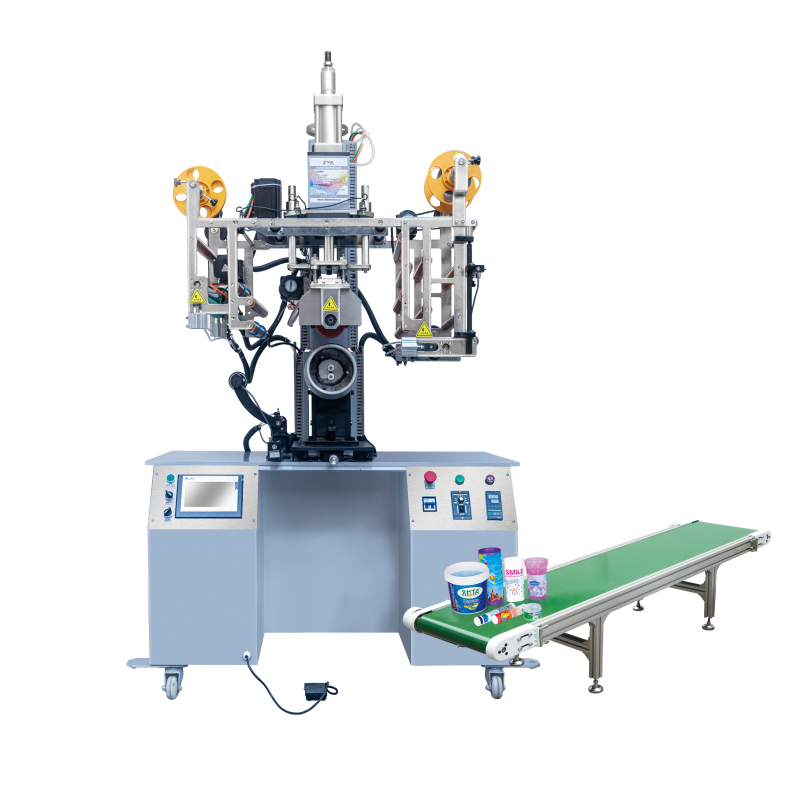

Lämmönvaihtokoneet ovat kriittisiä laitteita tekstiilien tulostuksessa, vaatetusten koristelussa ja teollisessa merkintäsovelluksissa, ja niiden avulla voidaan siirtää tarkasti kuvioita erilaisille pinnalle käyttämällä ohjattua lämpöä ja painetta. Kun nämä koneet toimivat virheellisesti, tuotantolinjat hidastuvat, laatu heikkenee ja toimintakustannukset nousevat nopeasti. Yleisimpien vikojen, kuten epätasaisen lämmityksen, riittämättömän paineen, lämpötilan vaihteluiden ja ohjausjärjestelmän vikojen diagnosoiminen ja korjaaminen on välttämätöntä tuottavuuden ylläpitämiseksi ja johdonmukaisen tuotteen laadun varmistamiseksi valmistusympäristöissä.

Tämä kattava vianmääritysopas käsittelee yleisimmin esiintyviä ongelmia, joita käyttäjät ja huoltoteknikot kohtaavat lämmönsiirtoon perustuvissa koneissa. Tarkastelemalla systemaattisesti vian oireita, tunnistamalla niiden syyn ja toteuttamalla kohdennettuja korjaavia toimenpiteitä voitte vähentää käyttökatkoja, pidentää laitteiston käyttöikää ja säilyttää siirron laadun tuotannossanne vaaditulla tasolla. Olipa kyseessä sitten epätasainen tulostustulos, riittämätön liimausvoimakkuus tai epäsäännöllinen lämpötilakäyttäytyminen, tässä esitetyt diagnostiset kehykset ja käytännönläheiset ratkaisut auttavat teitä palauttamaan lämmönsiirto-koneen tehokkaasti optimaaliseen toimintatilaan.

Epätasaisen lämmityksen ongelmien ymmärtäminen lämmönsiirtoon perustuvissa koneissa

Epätasaisen lämmityksen mallien tunnistaminen ja niiden visuaaliset indikaattorit

Epätasainen kuumennus ilmenee epäyhtenäisinä siirto tuloksina lämmönsiirto laitteen työpinnalla, mikä näkyy yleensä tummemmina ja vaaleammina alueina, osittaisena suunnittelun siirtona tietyillä alueilla tai kiinnityslaadun vaihteluna keskustasta reunoihin. Nämä mallit paljastuvat usein välittömästi laadun tarkastuksen yhteydessä, kun siirretyt grafiikat näyttävät intensiteetin eroja tai kun liimaava takapuoli ei kiinnity yhtenäisesti alustaan. Käyttäjät huomaavat usein, että tietyt litteän pinnan (platen) alueet tuottavat jatkuvasti heikompia tuloksia riippumatta alustan sijoittelusta, mikä viittaa järjestelmällisiin kuumennuseroaviin eikä satunnaisiin prosessimuutoksiin.

Lämmitysongelmien paikallinen jakautuminen antaa diagnostisia viitteitä niiden taustalla olevista syistä. Reunakylmäytyminen tapahtuu, kun kehän alueet saavat riittämättömästi lämpöenergiaa keskiosiin verrattuna, mikä johtuu yleensä lämmön hajaantumisesta ympäröiviin kylmempiin komponentteihin tai riittämättömästä eristyksestä. Toisaalta tiettyihin alueisiin keskittyneet kuumat kohdat viittaavat paikallisesti vaurioituneeseen lämmityselementtiin, epätasaisesti jakautuneisiin elementteihin tai lämpösensorin kalibrointipoikkeamaan, joka saa ohjausjärjestelmän toimittamaan liiallista energiaa tietyille alueille samalla kun muut alueet jäävät energianpuutteen kohteeksi.

Visuaaliset tarkastustekniikat auttavat tunnistamaan epätasaisen lämmittämisen ennen kuin se vaikuttaa vakavasti tuotannon laatuun. Lämpökuvantamiskamerat paljastavat lämpölevyn pinnan lämpötilajakauman käytön aikana, mikä tekee näkymättömästä lämpötilagradientista näkyvän ja määritettävän. Testikierrosten aikana työpinnalle asetetut lämpöherkkä nauha tai lämpöherkkä paperi tarjoavat kustannustehokkaan menetelmän lämmitystasaisuuden kartoittamiseen: ne muuttavat väriään lämpötilan mukaisesti ja luovat pysyvän tallenteen lämpöjakaumasta ajan mittaan tehtäviä vertailuja varten.

Lämmityselementin rappeutumisen ja vianmukaisen toiminnan juurisyynä olevat tekijät

Lämmönvaihtimen lämmityselementit heikkenevät useiden mekanismien kautta, mikä vaarantaa lämpötehon tasaisuuden. Resistiiviset lämmityslangat kehittävät paikallisesti kasvanutta resistanssia hapettumisen, fysikaalisen rasituksen tai valmistusvirheiden vuoksi, mikä johtaa pienentyneeseen sähkövirran kulkuun ja heikentyneeseen lämmönmuodostukseen vaikutetussa osassa. Pitkien käyttöjaksojen aikana lämpökytkentärasitus aiheuttaa mikrohalkeamia lämmityselementtien johtimissa, mikä vähentää niiden tehollista poikkipinta-alaa vaiheittain ja lisää sähköistä resistanssia vaurioituneissa alueissa, kun taas viereiset vaurioitumattomat osat jatkavat normaalia toimintaansa.

Sähköliitosten heikkeneminen lämmityselementin liitoskohtien kohdalla edustaa toista yleistä vianmuotoa, joka vaikuttaa lämmitystasaisuuteen. Lämpölaajenemis- ja kutistumiskyklykit löysentävät asteittain liitoskohtia, mikä lisää kontaktiresistanssia ja aiheuttaa paikallista lämmitystä liitoskohdissa sen sijaan, että lämmitys tapahtuisi koko tarkoitetulla lämmitysalueella. Näiden liitosten hapettuminen ja saastuminen lisää vielä resistanssia, mikä lopulta johtaa korkearesistanssisiin liitoksiin, jotka ohjaavat sähköenergian tuottamattomaan lämmitykseen liitoskohtien kohdalla ja vähentävät tehon siirtoa työelementin osiin.

Eristyksen läpilyönti lämmityskohteissa mahdollistaa lämpöenergian pääsyn epäsuotuisiin reitteihin, mikä vähentää alustan lämmittämiseen käytettävissä olevaa energiaa ja aiheuttaa paikallisesti kylmiä alueita. Tiivistettyjä tai vaurioituneita eristysmateriaaleja käytettäessä niiden lämmönvastusominaisuudet heikkenevät, mikä mahdollistaa lämmön johtumisen koneen runkoon tai ympäröiviin komponentteihin. Kosteuden tunkeutuminen eristyskerroksiin nopeuttaa lämmönjohtavuutta merkittävästi, mikä aiheuttaa lämpöpiirin oikosulkuja, joissa lämpö poistuu työpinnalta ja muodostuu pysyviä kylmiä kohtia, joita ei voida korjata yksinkertaisilla lämpötilasäädöillä.

Lämpösensorien kalibrointipoikkeama ja sen vaikutus lämpötilansäätöön

Lämpösiirtoon käytettävien koneiden lämpötila-anturit poikkeavat vähitellen tehdaskalibraatiostaan ikääntymisilmiöiden, lämpöshokkikuormituksen ja ympäristösaasteiden vaikutuksesta, mikä aiheuttaa ohjausjärjestelmän säilyttävän virheellisiä asetusarvoja, vaikka näytössä näkyisikin oikeat tavoitearvot. Anturin antama alhainen lukema todelliseen lämpötilaan nähden saa ohjaimen toimimaan liiallisella lämmitysteholla pyrittäessä saavuttamaan näytössä näkyvää asetusarvoa, mikä johtaa ylikuumenemiseen ja vahingoittaa substraatteja sekä siirrettyjä materiaaleja. Toisaalta anturin antamat liian korkeat lukemat aiheuttavat riittämättömän lämmityksen, mikä johtaa epätäydelliseen siirtotarttumiseen ja huonoon kuvalaatuun.

Monialueiset lämmönsiirtojärjestelmät, joissa eri liukupintavyöhykkeillä on itsenäinen lämpötilan säätö, ovat erityisen alttiita epätasaiselle lämmittämiselle, kun anturit poikkeavat eri nopeuksilla. Yhden vyöhykkeen anturi saattaa poiketa ylöspäin, kun taas toisen anturi poikkeaa alaspäin, mikä saa ohjausjärjestelmän luomaan tarkoituksellisia, mutta virheellisiä lämpötilaeroja työpinnan yli. Säännöllinen kalibrointitarkistus jäljitettävillä viitereferenssitermometreillä tunnistaa anturipoikkeamat ennen kuin ne vaikuttavat merkittävästi prosessilaatua, mikä mahdollistaa ennakoivan uudelleenkalibroinnin tai anturin vaihdon eikä vasta laatuongelmien ilmettyä tarvittavaa korjaavaa vianetsintää.

Anturien sijoitustarkkuus vaikuttaa ratkaisevasti lämmönsiirto-koneen lämpötilan säädön tehokkuuteen. Liian kaukana työpinnasta tai lämpöeristetyissä alueissa asennetut anturit mittaavat lämpötiloja, jotka eivät edusta hyvin todellisia alustan kosketusolosuhteita, mikä saa säätöjärjestelmän reagoimaan väärin prosessin vaatimuksiin. Anturien ja kiinnityspintojen välisen lämpöpastan rappeutuminen aiheuttaa lämpövastusta, joka viivästyttää anturin vastausta ja heikentää mittauksen tarkkuutta; tämä erottaa tehokkaasti säätöjärjestelmän todellisista lämpöolosuhteista ja mahdollistaa lämpötilan poikkeamat ennen kuin korjaavia toimenpiteitä ryhdytään.

Paineen riittämättömyyden diagnosoiminen ja korjaaminen

Painegenerointijärjestelmän komponentit ja vianmuodot

Painegenerointijärjestelmä lämmönsiirtoon tarkoitetussa koneessasi muuntaa mekaanisen tai pneumaattisen/hydrauliikan voiman tasaiseksi kosketuspaineeksi, joka on välttämätön onnistuneen siirtotulosteen saavuttamiseksi. Pneumaattiset järjestelmät perustuvat paineilmaputkiin, jotka kehittävät voimaa, joka on suoraan verrannollinen ilmanpaineeseen ja työntöpinnan pinta-alaan, kun taas hydrauliikka-järjestelmät käyttävät puristumatonta nestettä korkeampien paineiden tuottamiseen pienemmillä toimilaitteilla. Manuaaliset mekaaniset järjestelmät käyttävät vipumekanismeja, jousia tai ruuvipohjaisia puristimia puristusvoiman luomiseen käyttäjän antamalla syötteellä tai moottoroiduilla ajoneuvoilla.

Riittämätön paine johtuu tyypillisesti heikentyneestä voimanmuodostuskapasiteetista, voimansiirron tappioista tai riittämättömästä paineen jakautumisesta kosketuspinnalle. Pneumaattisten sylinterien tiivisteet kulumavat asteittain, mikä mahdollistaa paineilman kiertämisen pisteen ympäri sen sijaan, että se tuottaisi täyden nimellisvoiman; kulumisnopeus kasvaa, kun saastunut ilma tuo mukanaan kovia hiukkasia tai kun riittämätön voitelu mahdollistaa kuivan liukumiskosketuksen. Hydraulisten tiivisteen rappeutuminen vähentää samalla tavoin paineen muodostuskapasiteettia ja aiheuttaa nesteen vuodon, joka vähentää järjestelmän painetta asteittain lepovaiheen aikana.

Mekaanisen kytkennän kulumisesta vipupohjaisten painejärjestelmien osalta aiheutuu löysyyttä ja joustavuutta, joka imee käytetyn voiman ennen kuin se saavuttaa puristuspinnan kokoonpanon. Kiertymälaakerit kehittävät kulumaan perustuvia välejä, jouset menettävät jännitystään väsymyksestä ja jännityksen relaksaatiosta, ja rakenteelliset osat taipuvat kimmoisesti kuorman alaisena eivätkä siirrä voimaa jäykästi. Nämä kertymälliset vaikutukset vähentävät tehokasta painetta työpinnalla, vaikka toimilaitteen tuottama voima olisi edelleen nimellisesti riittävä, mikä vaatii koko voimansiirtopolun systemaattisen tarkastuksen voiman synnyttämispaikasta kosketuspinnalle.

Paineen jakautumisongelmat ja puristuspinnan pinnan olosuhteet

Vaikka lämmönsiirtoon käytettävä kone tuottaisikin riittävän kokonaissulkuvoiman, epätasainen painejakauma kosketuspinnalla aiheuttaa paikallisesti riittämättömiä painealueita, jotka heikentävät siirron laatua. Laatan pinnan tasaisuuspoikkeamat keskittävät paineen korkeille kohdille ja jättävät syvyyteen painuneet alueet riittämättömän kosketusvoiman varassa, mikä johtaa vastaaviin vaihteluihin siirron tarttuvuudessa ja kuvan tiukkuudessa. Valmistustoleranssit, lämpömuodonmuutokset ja mekaaninen kuluminen heikentävät ajan myötä alkuperäistä tasaisuutta, ja lämpökytkentä aiheuttaa erityisen vakavia muodonmuutoksia riittämättömästi suunnitelluissa laatoissa.

Koherentin painepadin heikkeneminen edustaa kriittistä, mutta usein huomioimattomaksi jäävää syynä paineen jakautumisongelmiin. Silikoni- tai vaahtopadit, jotka kompensoivat pieniä pinnan epätasaisuuksia ja alustan paksuusvaihteluita, menettävät joustavuutensa lämpöikääntymisen, puristusmuodonmuutoksen sekä liuottimien tai siirtomateriaalien plastisoijien kemiallisen vaikutuksen vuoksi. Kovettuneet padit eivät enää muotoutu pinnan muotoon, vaan ne muodostavat siltoja alhaisempien alueiden yli ja keskittävät painetta kosketuspisteisiin, mikä itse asiassa suurentaa tasaisuusvirheitä sen sijaan, että niitä kompensoitaisiin.

Saastumisen kertyminen laatan pinnalle aiheuttaa paikallisesti korkeutuneita kohtia, jotka häiritsevät painejakaumaa lämmönsiirto-koneen työalueella. Liimaustekuoren jäämät, alustakuidut ja hajoamisen kautta muodostuneet siirtomateriaalin jäämät kertyvät etenkin korkean lämpötilan alueille muodostaen kovia saostumia, jotka nostavat paikallisesti pinnan korkeutta ja keskittävät paineen. Säännölliset puhdistusmenettelyt estävät saastumisen kertymistä, mutta jo muodostunutta saastumista usein vaaditaan mekaanista poistoa sopivilla liuottimilla ja ei-karhevilla menetelmillä, jotta tarkkuusviisaudelluista laatan pinnoista ei aiheudu vahinkoa.

Pneumaattisten ja hydrauliikkisten järjestelmien vianmääritys

Pneumaattisten painejärjestelmien systemaattinen vianmääritys alkaa syöttöpaineen tarkistuksesta lämmönsiirtokone tulo, varmistaen riittävän paineen saatavuuden ennen kuin tutkitaan alapuolella olevia komponentteja. Painemittarit, jotka on asennettu sylinterien liitäntäpisteisiin käytön aikana, paljastavat painehäviöt syöttöputkissa, venttiileissä ja liitososissa; merkittävät painehäviöt viittaavat virtauksen rajoittumiseen liian pienistä komponenteista, saastumisen aiheuttamista tukoksista tai vaurioituneista letkuista. Sylinterin voimantuoton testaus kuormitustilanteessa erottaa toimituspaineen puutteet sylinterikohtaisista ongelmista, kuten tiivistysten vuodoista tai pistoniin kietoutumisesta.

Hydrauliikkajärjestelmän vianmääritys vaatii painetestausta koko piirissä pumppun lähdöstä ohjausventtiileihin ja toimilaitteiden liittimiin saakka, jotta voidaan tunnistaa painehäviöt ja varmistaa pumpun toimituskapasiteetti käyttökuormissa. Hydrauliikkanesteen kunnon arviointi paljastaa saastumisen, veden tunkeutumisen tai kemiallisen hajoamisen, jotka heikentävät järjestelmän suorituskykyä lisäämällä sisäistä vuotamista, kiihdyttämällä komponenttien kulumista tai muuttamalla nesteen ominaisuuksia. Toimilaitteen iskun tasaisuuden mittaukset havaitsevat sisäisen vuotamisen pistonsinnoilta, ja jatkuvasti kasvavat iskun vaatimukset tavoitepaineen saavuttamiseksi viittaavat sinnojen kulumiseen, jolloin niiden vaihto on tarpeen.

Ilman tai nesteen vuodon havaitseminen perustuu akustisiin menetelmiin paineilmajärjestelmissä, jolloin ulträäniä havaitsevat laitteet tunnistavat korkeataajuista ääntä, joka syntyy paineilman päästessä tiukentumisvirheiden tai liitosten vuodoista. Hydraulijärjestelmissä ulkoiset vuodot havaitaan visuaalisella tarkastuksella paineessa, ja sisäiset vuodot havaitaan suorittamalla suorituskykytestejä venttiilien istukkien tai sylinteritiukkujen kohdalla. Paineen laskutestausta käytetään määrittämään kokonaismäinen järjestelmän vuoto, kun toimilaitteet on lukittu paikoilleen; hyväksyttävät paineen laskunopeudet riippuvat järjestelmän suunnittelusta, mutta ne eivät yleensä ylitä määriteltyjä rajoja, jotka varmistavat riittävän pitkän ajan säilyvän lepopaineen siirtokierrosten aikana.

Lämpötilasäätöjärjestelmän vikojen korjaaminen

Ohjausjärjestelmän arkkitehtuuri ja vian kohteen tunnistaminen

Modernit lämmönvaihtokoneiden lämpötilan säätöjärjestelmät integroivat anturit, säätimet, teholähteen kytkentälaitteet ja lämmityselementit suljettuihin takaisinkytkentäjärjestelmiin, jotka pitävät lämpötilan asetellussa arvossa prosessikuorman vaihteluiden vaikutuksesta huolimatta. Suhteellinen-integraali-derivaattasäädin (PID-säädin) säätää lämmitystehoa lämpötilan poikkeaman suuruuden, poikkeaman keston ja poikkeaman muutosnopeuden perusteella, mikä mahdollistaa sekä nopean että vakauden takaavan lämpötilan säädön. Järjestelmän vioittuminen tapahtuu, kun mikä tahansa tämän säätöluupin komponentti epäonnistuu, mikä aiheuttaa virheitä, jotka leviävät takaisinkytkentämekanismissa ja johtavat oireisiin, jotka vaihtelevat pienestä lämpötilan epävakauden ilmenemisestä täydelliseen säätökyvyn menetykseen.

Anturipiirin vioista aiheutuvat ongelmat ilmenevät lämpötilalukemien virheinä, epäsäännölisinä näyttöarvoina tai täydellisen signaalin menetyksenä, mikä estää oikean toiminnallisen ohjauksen. Avointen anturipiirien tapauksessa näyttöarvot siirtyvät yleensä minimi- tai maksimiarvoihin riippuen ohjainlaitteen suunnittelusta, kun taas oikosulut voivat tuottaa väliarvoja, jotka ovat kuitenkin virheellisiä ja aiheuttavat systemaattisia ohjausvirheitä. Sähköinen kohina läheisistä teholähteistä tai radioaaltojen lähteistä voi aiheuttaa harhaanjohtavia signaaleja anturijohtoihin, erityisesti korkean impedanssin termoparipiireissä, mikä johtaa lämpötilalukemien vaihteluihin ja epävakaisiin ohjaustoimiin.

Tehonkytkentäkomponenttien viat lämmönsiirto-koneen ohjausjärjestelmässä estävät oikeaa lämmitystehon säätöä, vaikka ohjain antaisi oikeat ohjaussignaalit. Puolijohderelayt heikkenevät lämpökyklisten ja sähkökuormitusten vaikutuksesta, mikä johtaa kasvaneeseen kytkentätilan vastukseen ja siten lämmitystehon alenemiseen tai lyhytkestoisuuteen, jolloin maksimilämmitysteho kytketään jatkuvasti riippumatta ohjaussignaaleista. Mekaaniset kontaktorit kuluvat toistuvien kytkentäsyklien vaikutuksesta, mikä aiheuttaa kontaktivastuksen kasvamista, kontakteihin tarttumista (liimaantumista) tai epäluotettavaa sulkeutumista; näillä vioilla on vastaavia vaikutuksia lämpötilan säätökykyyn.

Lämpötilan ylitys ja värähtelyongelmat

Lämpötilan ylitys tapahtuu, kun lämmönsiirto-laitteesi ylittää asetetun lämpötilan alustavan lämmityksen aikana tai prosessihäiriöiden jälkeen, mikä voi vahingoittaa lämpöherkkiä alustoja tai siirrettyjä materiaaleja. Liian suuret säätimen voimakkuusasetukset aiheuttavat voimakasta lämmitystä, joka ylittää tavoitelämpötilat ennen kuin takaisinkytkentäkorjaus ehtii reagoida, kun taas riittämätön integraali-toiminto sallii kestävän poikkeaman, joka säilyy alkuperäisen ylityksen korjauksen jälkeenkin. Lämmöntuottimien ja lämpötilantunteiden välillä oleva lämpökapasiteetin epäsovitteisuus aiheuttaa vastausviiveitä, sillä anturit mittaavat lämpötilan muutoksia huomattavasti myöhässä verrattuna siihen, milloin muutokset tapahtuvat alustan kosketuspinnalla.

Vaihteleva lämpötilasäätö aiheuttaa syklistä vaihtelua asetetun arvon ympärillä eikä vakaita säätöarvoja, mikä näkyy sääntölämpötilan näytössä säännöllisinä vaihteluinä ja vastaavina siirton laadun vaihteluina. Liian suuri suhteellinen vahvistus suhteessa järjestelmän aikavakioihin aiheuttaa liiallista korjausta, joka ajaa lämpötilan vuorotellen tavoitearvon ylä- ja alapuolelle; värähtelyn taajuus on kääntäen verrannollinen lämpömassaan ja säätöpiirin reaktioaikaan. Mekaanisen releen kytkentä yhdistettynä riittämättömään säätimen kuoltoalueeseen aiheuttaa värähtelyä, kun rele kytkentyy nopeasti päälle ja pois päältä asetetun arvon ympärillä; tämä näkyy releen räristelynä ja vastaavana lämpötilan vaihteluna.

Oikea ohjainmääritys poistaa suurimman osan ylitys- ja värähtelyongelmista lämmönsiirtoon perustuvissa koneissa säätämällä systemaattisesti suhteellisia, integraalisia ja derivaattaparametrejä. Nykyaikaisten ohjainten automaattisen määrityksen (auto-tuning) toiminnot määrittävät optimaaliset parametrit automaattisesti analysoimalla järjestelmän vastetta ohjattuihin häiriöihin, vaikka manuaalinen määritys voi tuottaa parempia tuloksia, kun käyttäjät ymmärtävät prosessikohtaiset vaatimukset. Varovainen määritys pienemmillä vahvistuksilla ja hitaammalla reagointina vähentää ylitystä ja värähtelyä hintaan, joka on hitaampi asetusarvon saavuttaminen ja heikompi häiriöiden torjunta; täten tasapainoa on löydettävä vakauden ja suorituskyvyn välillä sovelluksen vaatimusten mukaan.

Sähköliitos ja virransyötön laatu

Sähköisten liitosten eheys lämmönsiirtoon tarkoitetun laitteen teho- ja ohjauspiireissä vaikuttaa ratkaisevasti järjestelmän luotettavuuteen ja suorituskykyyn. Lämmityselementin virran kantavat päätepalikoiden liitokset kehittävät vastusta löystymisen, hapettumisen tai lämpötilan vaihteluiden aiheuttaman rasituksen vuoksi, mikä johtaa paikallisesti kuumenemiseen ja edistää siten liitosten heikkenemistä entisestään sekä lopulta aiheuttaa täydellisen piirin vaurioitumisen. Liitosten säännöllinen tarkastus ja valmistajan määrittämän vääntömomentin mukainen uudelleenkiristäminen estävät asteittaista löystymistä, kun taas kosketuspintojen puhdistaminen säilyttää alhaisen resistanssin, mikä minimoitaa tehohäviöt ja liitosten kuumenemisen.

Virtalähteen jännitteen vakaus ja kapasiteetti vaikuttavat suoraan lämmityselementin suorituskykyyn ja ohjausjärjestelmän toimintaan. Riittämätön virtalähteen kapasiteetti aiheuttaa jännitteen alenemista kuorman alla, mikä vähentää lämmitystehoa nimellisarvojen alapuolelle ja pidentää lämmityksessä käytettyä aikaa tai estää asetetun lämpötilan saavuttamisen. Teollisuuslaitoksen sähköjärjestelmästä johtuvat jännitteenvaihtelut aiheuttavat vastaavia lämmitystehon vaihteluita, joita ohjausjärjestelmät eivät pysty täysin kompensoimaan, mikä johtaa lämpötilan epävakauteen, vaikka ohjauskomponentit toimisivatkin moitteettomasti. Sähkölaatua seuraamalla voidaan tunnistaa virtalähteeseen liittyviä ongelmia, jotka vaativat korjaamista teollisuuslaitoksen tasolla eikä laitteiston tasolla.

Maadoituksen yhtenäisyys vaikuttaa sekä turvallisuuteen että kohinankestävyyteen lämmönsiirtoon tarkoitettujen sähköjärjestelmien osalta. Riittämätön maadoitus mahdollistaa rungon jännitteen nousun maavio-olosuhteissa, mikä aiheuttaa sähköiskuvaaran ja mahdollista laitteiston vaurioitumista, kun viovirrat kulkevat epäsuotuisia reittejä pitkin. Heikko maadoitus heikentää myös sähköisen kohinankestävyyttä poistamalla vakaa viitepotentiaali, joka on välttämätön oikeanlaiselle anturisignaalien siirrolle; tämä mahdollistaa yhteismuotoinen kohinajännitteiden häiritä mittaus signaaleja ja aiheuttaa epäsäännölistä ohjauskäyttäytymistä, joka muistuttaa anturi- tai ohjainvikoja.

Ennaltaehkäisevän huollon strategiat vikojen estämiseksi

Aikataulutetut tarkastus- ja puhdistusprotokollat

Järjestelmällisten tarkastusten aikataulujen käyttöönotto estää useimmat yleisimmät lämmönsiirtoon liittyvät konevikat varhaisessa vaiheessa havaitsemalla ja korjaamalla kulumista ennen vikojen syntymistä. Päivittäiset visuaaliset tarkastukset paljastavat ilmeiset ongelmat, kuten löysäntyneet liitokset, nestevuodot tai vaurioituneet komponentit, joihin vaaditaan välitöntä huomiota, kun taas viikoittaiset tarkat tarkastukset tutkivat kriittisiä järjestelmiä, kuten lämmityselementtejä, painemekanismeja ja ohjauskomponentteja, etsien niistä hienovaraisia kulumisen merkkejä. Kuukausittaiset kattavat tarkastukset sisältävät mittauksiin perustuvia arvioita, kuten lämpötilakalibroinnin tarkistusta, painetulostestejä ja sähköliitosten resistanssimittauksia, joilla määritetään järjestelmän tila ja seurataan kulumisen kehitystä.

Teollisuuslaitteiden lämmönsiirtoon tarkoitetun laitteen käyttöympäristöön sopeutetut puhdistusprotokollat estävät saastumiseen liittyviä vikoja ja varmistavat laitteen optimaalisen suorituskyvyn. Pintalevyn puhdistus poistaa liimojen jäämät, käsittelyn alustan kuidut ja hajoantuneen siirtomateriaalin, jotka heikentävät lämmönsiirron tehoa ja painejakauman tasaisuutta. Jäähdytysjärjestelmän puhdistus poistaa pölyn ja karvan kertymän lämmönvaihtimille ja tuulettimen siiville, mikä vähentää jäähdytyskapasiteettia ja mahdollistaa lämpökomponenttien ylikuumenemisen. Sähkökaapin puhdistus estää pölyn kertymisen, joka edistää sähköistä läpilyöntiä, heikentää jäähdytysilman virtausta ja muodostaa syttyvää ainetta, joka lisää palovaaraa.

Voitelun huolto valmistajan määrittämien tarkennusten mukaisesti varmistaa mekaanisten komponenttien sujuvan toiminnan ja estää ennenaikaiset kulumisviat. Pneumaattisten sylinterien tankohermetointien vaatima voiteluaine on valittava siten, että kitka minimoituu ja kuivaa liukumista, joka nopeasti heikentää tiivistimiä, vältetään; lisäksi mekaanisten liitosten kiinnityskohdat vaativat säännöllistä voitelua, jotta kitka pysyy alhaisena ja pinnanliukuminen (galling) estyy. Liiallinen voitelu on kuitenkin vastatuotollista, koska se houkuttelee epäpuhtauksia, siirtyy kuumeneville pinnoille, joissa se hajoaa ja muodostaa saostumia, tai häiritsee pneumaattisten tiivistimien toimintaa viskositeetin vaikutuksesta korkeassa lämpötilassa.

Komponenttien vaihtokriteerit ja elinkaarihallinta

Tieteellisesti perusteltujen komponenttien vaihtokriteerien määrittäminen estää odottamattomia vikoja vaihtamalla komponentit ennakoivasti ennen kuin niiden käyttöikä loppuu. Lämmityselementit heikkenevät ennustettavalla tavalla: vastus kasvaa ja lämmityksen tasaisuus heikkenee käyttötuntien mukana, mikä mahdollistaa vaihton suunnittelun käytön kertymän tai suorituskyvyn heikkenemisen kynnystasojen perusteella. Myös lämpötila-anturit heikkenevät ennustettavalla tavalla: termoparin hajonta-asteikko ja vastuslämpötila-anturin vakausmäärittelyt mahdollistavat vaihton suunnittelun siten, että kalibrointihäiriö ei vaikuta tuotteen laatuun.

Kulumakomponenttien tunnistaminen ja elinkaaren seuranta keskittää huoltovarat niille osille, joiden käyttöikä on rajoitettu ja jotka vaativat säännöllistä vaihtoa riippumatta niiden näkyvästä kunnosta. Pneumaattiset ja hydrauliset tiivistykset kuuluvat tähän luokkaan: niissä esiintyy elastomeerien ikääntyminen, joka etenee riippumatta näkyvästä kulumasta ja johtaa lopulta äkilliseen tiivistyksen pettämiseen pitkän käyttöjakson jälkeen. Joustavat painepadit ikääntyvät samoin lämpöaltistuksen ja puristuskuormituksen vaikutuksesta, menettävät joustavuutensa ja niiden vaihto on suoritettava aikataulun mukaan eikä odotettaessa ilmeistä suorituskyvyn heikkenemistä.

Tärkeimpien varaosien varastohallinta varmistaa nopean vian korjaamisen, vaikka ennakoivaa huoltoa olisi tehty. Komponentit, joiden vikataajuus on korkea, tuotteet, joiden toimitusaika on pitkä, sekä osat, jotka ovat ratkaisevan tärkeitä lämmönsiirtoon käytettävän koneen toiminnalle, oikeuttavat varastonpidon investointiin, jotta pysähtyneisyyden aiheuttamat kustannukset voidaan minimoida – nämä kustannukset ovat yleensä huomattavasti suuremmat kuin varaosien varastoinnista aiheutuvat kustannukset. Valmistajan suosittelemat varaosaluettelot tarjoavat lähtökohdan varastokehitykselle; varsinaisen vikahistorian ja erityisen sovelluksen käyttöasteen perusteella tehtävä mukauttaminen johtaa optimoituun varastoon, joka tasapainottaa investointia ja pysähtyneisyyden riskiä.

Käyttäjäkoulutus ja toiminnan parhaat käytännöt

Kattava käyttäjäkoulutus vähentää huomattavasti vikojen esiintymistä varmistamalla laitteiston oikeanlainisen käytön ja mahdollistaen ongelmien varhaisen havaitsemisen ennen kuin pienet viat kasvavat suuriksi vioiksi. Koulutusohjelmien tulisi kattaa oikeat käynnistys- ja pysäytysmenettelyt, jotka minimoivat komponentteihin kohdistuvan lämpö- ja mekaanisen rasituksen, eri alustatyyppejä ja siirtomateriaaleja varten tehtävät oikeat parametriasetukset sekä poikkeavien toimintaoireiden tunnistaminen, joista ilmenee kehittyviä ongelmia, joihin vaaditaan huoltotoimenpiteitä. Käyttäjät, jotka tuntevat laitteiston ominaisuudet ja rajoitukset, välttävät käyttötapoja, jotka aiheuttavat komponentteihin liiallista rasitusta tai joissa laitetta käytetään suunnittelun ulkopuolella.

Prosessiparametrien dokumentointi ja standardointi poistavat kokeiluun ja virheen perustuvan toiminnan, joka aiheuttaa tarpeetonta laitteiston rasitusta ja epäjohdonmukaisia tuloksia. Jokaiselle alustalle ja siirtomateriaalille laaditut dokumentoidut parametriasetukset tarjoavat toistettavat asetukset, joilla saavutetaan laadukkaat tulokset ilman liiallista lämpötilaa tai painetta, jotka kiihdyttävät komponenttien kulumista. Parametrimuutosten lokituksen avulla voidaan yhdistää käyttöolosuhteiden muutokset myöhempään laitteiston ongelmiin, mikä tukee vian syyjen selvittämistä vikatilanteissa ja estää niiden toistumista parametrien rajoittamalla tai laitteiston suunnittelua muuttamalla.

Toiminnallinen kurinalaisuus kuumennusmenettelyissä, syklin ajastuksessa ja tuotantosuunnittelussa suojaa lämmönsiirtokonnetta lämpöshokilta ja mekaaniselta ylikuormitukselta. Vaiheittainen lämpötilan nosto käynnistysvaiheessa estää lämpöjännitystä nopeasta kuumennuksesta, kun taas riittävä lämpötilatasapainotusaika käyttölämpötilassa varmistaa lämpötasapainon koko laatan kokoonpanossa ennen tuotannon aloittamista. Syklin ajastuksen noudattaminen estää painejärjestelmän ylikuormitusta liian nopeista sykleistä, jotka eivät jätä riittävästi aikaa jäähdytykseen syklien välillä, kun taas tuotantosuunnittelu välttää pitkäaikaista jatkuvaa käyttöä, joka estää jaksottaista jäähdytystä ja tarkastusta luonnollisten tuotantokatkojen aikana.

UKK

Mikä aiheuttaa sen, että lämmönsiirtoconnetin laatan yksi kulma on huomattavasti viileämpi kuin muut kulmat?

Jatkuvasti viileä kulma viittaa yleensä joko kyseisellä alueella epäonnistuneeseen lämmityselementin osaan, löysään sähköiseen liitokseen, joka vähentää tehon toimitusta kyseiseen alueeseen, tai vaurioituneeseen eristeeseen, joka mahdollistaa liiallisen lämmön poistumisen koneen kehikosta. Lämpökuvantaminen vahvistaa lämpötilaeron, jonka jälkeen lämmityselementtien osien ja liitinliitosten sähköinen resistanssitesti paljastaa, johtuuko ongelma sähköisistä syistä. Jos sähkötestit antavat normaalit arvot, kyseisen kulman alapuolella oleva eriste on todennäköisesti puristunut tai rapautunut, ja sen korvaaminen on tarpeen lämmöneristyksen suorituskyvyn palauttamiseksi.

Miten voin tunnistaa, johtuuko riittämätön paine ilmapumppusylinteristä vai painopadista?

Suorita voimamittauksetestaus asettamalla kalibroitu voimamittari tai paineherkkä kalvo puristuspintojen väliin ja mittaamalla todellinen kosketusvoima useissa paikoissa. Jos voimamittaukset ovat tasaisesti alhaisia koko pinnan alueella, ilmapumppu ei tuota riittävää voimaa, mikä johtuu todennäköisesti tiivisteen vuodosta tai riittämättömästä syöttöpaineesta. Jos voima vaihtelee merkittävästi pinnan yli siten, että joissakin alueissa voima on riittävä ja toisissa puutteellinen, painepad on kovettunut tai rapautunut eikä enää jakaa voimaa tasaisesti, jolloin padin vaihto on tarpeen eikä ilmapumpun korjaaminen.

Miksi lämmönsiirto-koneeni lämpötila vaihtelee 10–15 astetta, vaikka ohjain näyttää vakaa asetuspisteen?

Tällaista lämpötilan värähtelyä aiheuttaa yleensä virheelliset säätimen säätöparametrit, erityisesti liian suuri suhteellinen vahvistus, joka aiheuttaa liiallista korjausta, tai vioittunut puolijohderelay, joka kytkentää epäsäännölisesti. Tarkista, onko värähtelyn jakso säännöllinen ja vakaa, mikä viittaa säätöongelmaan, vai epäsäännöllinen ja satunnainen, mikä osoittaa komponentin vaurioitumista. Lisäksi varmista, että lämpötilantunnistin on hyvässä lämmönsiirtokontaktissa laitteen pohjalevyyn käyttämällä ehjää lämpöpasta tai mekaanista kiinnitystä, sillä huono tunnistimen kytkeytyminen aiheuttaa mittausviiveitä, jotka johtavat säätöepävakauden syntymiseen, vaikka säätöparametrit olisivatkin oikein.

Minkä huoltovälin tulisi noudattaa painopadujen ja lämmityselementtien vaihtamisessa teollisissa tuotantoympäristöissä?

Painepadin vaihtovälit riippuvat voimakkaasti käyttölämpötilasta ja tuotantomäärästä, mutta jatkuvassa teollisessa käytössä ne ovat tyypillisesti 6–18 kuukautta; korkeammassa lämpötilassa käytetyt padit vaativat usein uusimista kiihtyneen lämpöikääntymisen vuoksi. Padin kunnon seurantaan tulisi käyttää kovuustestausta tai siirron laadun arviointia eikä luottaa pelkästään aikaväleihin. Oikein suunnitelluissa järjestelmissä lämmityselementit kestävät tyypillisesti 3–5 vuotta normaaleissa teollisissa olosuhteissa, mutta kovissa ympäristöissä – esimerkiksi lämpökyklisten vaihteluiden, saastumisen tai sähkönsyötön epävakauden vallitessa – niiden käyttöikä voi lyhentyä 1–2 vuoteen, mikä tekee kunnon perusteella tapahtuvan vaihdon – esimerkiksi jaksollisen vastustestausten avulla – luotettavamman vaihtoehdon kuin kiinteät aikataulut.
